ISDN fejlesztő kártya - A PCM interfész áramkör kontrolszavai

A PCM interfészt megvalósító MH89790-es típusú áramkör regisztereit megjelenítő menü a következőképpen néz ki:

+----------- ISDN EXPRESS CARD : MH89790 (CEPT Circuit 1) DISPLAY -------------+
Ś (adott)   0  1  2  3  4  5  6  7   8  9  A  B  C  D  E  F +-----------------+Ś
Ś  DSTi: 0 00 FF AA AA AA AA AA AA  AA AA AA AA AA AA AA AA ŚCEPT Channel#: 1 ŚŚ
Ś (vett) 1 AA AA AA AA AA AA AA AA  AA AA AA AA AA AA AA AA Ś        PCCW1:80 ŚŚ
Ś  DSTo: 0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 Ś     Data  En: 1 ŚŚ
Ś        1 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 Ś Loopback Dis: 0 ŚŚ
Ś                                                           Ś RxPad Att-0:000 ŚŚ
Ś CSTi0: 0 80 80 80 80 80 80 80 80  80 80 80 80 80 80 80 90 Ś TxPad Att-0:000 ŚŚ
Ś        1 80 80 80 80 80 80 80 80  80 80 80 80 80 80 80 80 Ś PCCW2/PCSW:DD/DDŚŚ
Ś CSTi1: 0 00 DD CC CC CC CC CC CC  CC CC CC CC CC CC CC CC Ś ABCD  :1101/1101ŚŚ
Ś        1 9B DF 4C 00 00 00 00 00  00 00 00 00 00 00 00 00 Ś ABCD15:1101/1101ŚŚ
Ś                                                           +-----------------+Ś
Ś  CSTo: 0 00 DD CC CC CC CC CC CC  CC CC CC CC CC CC CC CC       PhaseStat:89 Ś
Ś        1 00 00 F1 89 00 E6 E6 E6  00 00 F1 89 00 E6 E6 E6       Chn 17:10001 Ś
Ś                                                                 Bit  1:  001 Ś
Ś MastCtrl1 :90   MastCtrl2:80   MastCtrl3 :4C   MastStat1  :F1   MastStat2:E6 Ś
Ś TstBit  En: 1   Test Bit : 1   TstBit Dis: 0   TermFrmLost: 1   SMF2 Corr: 1 Ś
Ś LpBkC16Dis: 0   Test Bit : 0   SiMUX   En: 1   MultFrmLost: 1   SMF1 Corr: 1 Ś
Ś Tst Bits  :01   CASignal : 0   RMLOOP Dis: 0   TFrErr     : 1   Unused   :10 Ś
Ś DebnceCt:0000   8kHz  Dis: 0   HDB3en  En: 0   Slip       : 1   CRCTimer : 0 Ś
Ś          I/O    TxAll1Dis: 0   Maint   En: 1   All 1'sLost: 0   CRCRefActv:1 Ś
Ś  FrByte:9B/00   TxTS16Dis: 0   CRCen   En: 1   TS161'sLost: 0   CRCSynLost:1 Ś
Ś NFrByte:DF/00   XCtrl Dis: 0   DGLOOP Dis: 0   Ext Stat   : 0   FRM Phase: 0 Ś
Ś MFrByte:00/00   Unused   : 0   ReFR      : 0   Unused     : 1   CRCEC   0:00 Ś
+- F1 Help ---------------------------------------------------------- Board 0 -+

Az áramkör működésmódja a CSTI0 vezeték 15. és 31. időréseiben valamint a CSTI1 vezeték 18. időrésében elhelyezkedő kontrolszavakkal programozható. Az áramkörnek három kontrolszava van, ezeket itt az ISDN fejlesztő kártya kezelői programjában alkalmazott jelölésekkel jelöljük: MastCtrl1, MastCtrl2, és MastCtrl3.

MastCtrl1 MCW1 Master Control Word 1 (a CSTI0 15. időrése)

Jelölés: bitpoz: Leírás default:
TstBit bit7: - nincs felhasználva 1
LpBkC16 bit6: - 16. időrés visszahurkolás
1- esetén a 2 Mbit/s-os link 16. időrése vissza van hurkolva, azaz az adásirányú kimenet 16. időrésének tartalma azonos a link vételirányú bemenete 16. időrésének tartalmával. Ez a funkció csak akkor müködik, ha van keretszinkron, és csak egy csatorna van visszahurkolva a keretben. 0- esetén a 2 Mbit/s-os link 16. időrése nincs visszahurkolva. 0
TsTBits bit5-4: - nincs felhasználva 11

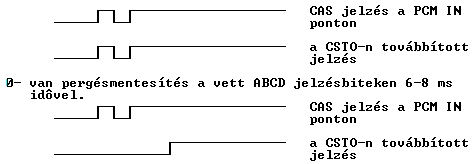

DebnceCT bit3-0: - CAS jelzésbitek pergésmentesítése (Signalling bit debounce)
Az ABCD jelzővezetékeken a jel állapotváltásakor több jelátmenet is felléphet, különösen akkor ha a jeladást jelfogó végzi. Ennek oka az, hogy a jelfogó (elektromechanikus kontaktus) érintkezők átkapcsoláskor peregnek. A pergésmentesítés azt jelenti, hogy vételkor ezt a jelenséget kiszűrjük.
1- nincs pergésmentesítés a vett ABCD jelzésbiteken. 0000 (DCBA)

Jelölés:	bitpoz:	Leírás	default:
TstBit	bit7:	- nincs felhasználva	1
LpBkC16	bit6:	- 16. időrés visszahurkolás 1- esetén a 2 Mbit/s-os link 16. időrése vissza van hurkolva, azaz az adásirányú kimenet 16. időrésének tartalma azonos a link vételirányú bemenete 16. időrésének tartalmával. Ez a funkció csak akkor müködik, ha van keretszinkron, és csak egy csatorna van visszahurkolva a keretben. 0- esetén a 2 Mbit/s-os link 16. időrése nincs visszahurkolva.	0
TsTBits	bit5-4:	- nincs felhasználva	11
DebnceCT	bit3-0:	- CAS jelzésbitek pergésmentesítése (Signalling bit debounce) Az ABCD jelzővezetékeken a jel állapotváltásakor több jelátmenet is felléphet, különösen akkor ha a jeladást jelfogó végzi. Ennek oka az, hogy a jelfogó (elektromechanikus kontaktus) érintkezők átkapcsoláskor peregnek. A pergésmentesítés azt jelenti, hogy vételkor ezt a jelenséget kiszűrjük. 1- nincs pergésmentesítés a vett ABCD jelzésbiteken.	0000 (DCBA)

MastCtrl2 MCW2 Master Control Word 2 ( a CSTI0 31. időrése)

Jelölés: bitpoz: Leírás default:
TstBit bit7: - nincs felhasználva 1
TstBit bit6: - nincs felhasználva 0
CASignal bit5: - Jelzésátviteli mód

0 - Channel Associated Signalling (CAS) Csatornákhoz rendelt jelzés.
Az áramkör előállítja és veszi a CAS multikeretet.
1 - Common Channel Signalling (CCS) Közös csatornás jelzés.
Az áramkör nem állítja elő és nem veszi a CAS multikeretet. A beszédcsatornák jelzéseit egy az interfészen kívül elhelyezkedő jelzésmultiplexer fogja össze egy 64 kbit/s sebességű általában HDLC keretezett jelfolyamba, amely a PCM jelfolyam egy időkeretében kerül továbbításra, amely nem szükségképpen a 16. időrés. Ebben az üzemmódban adásirányban az MH98790 DSTi portjára érkező PCM keret 16. időrésének tartalma a 2 Mbit/s-os linken a 16. időrésben kerül továbbításra. Vételirányban a 2 Mbit/s-os link 16. időrésének tartalma az MH89790 DATA ST-BUS OUTPUT /DSTo/ kimenetén a 16. időrésben jelenik meg. Ebben az üzemmódban a CSTI1 és CSTO portok 0...15 időrései, (jelzés bemenet/kimenet) nincsenek felhasználva.
0
8kHz bit4: a vett órajel frekvenciája mely a C2I kimeneten megjelenik:

0 - 2048 kHz
1 - 8 kHz
0
TxAll1 bit3: TXAIS (Transmit Alarm Indication Signal) - AIS küldése

0 - normál működés
1 - AIS felügyeleti jelzés (csupa egyes) küldése
0
TxTS16 bit2: -TXS16AIS (CAS multikeret AIS)

0 - normál működés
1 - CAS multikeret AIS felügyeleti jelzés (csupa egyes a CAS multikeretben) küldése
0
Xctrl bit1: -XCTL (External Control) A chip egy általános célú vezérlő kimenetének (External Control) 0
Unused bit0: -nincs felhasználva 0

Jelölés:	bitpoz:	Leírás	default:
TstBit	bit7:	- nincs felhasználva	1
TstBit	bit6:	- nincs felhasználva	0
CASignal	bit5:	- Jelzésátviteli mód 0 - Channel Associated Signalling (CAS) Csatornákhoz rendelt jelzés. Az áramkör előállítja és veszi a CAS multikeretet. 1 - Common Channel Signalling (CCS) Közös csatornás jelzés. Az áramkör nem állítja elő és nem veszi a CAS multikeretet. A beszédcsatornák jelzéseit egy az interfészen kívül elhelyezkedő jelzésmultiplexer fogja össze egy 64 kbit/s sebességű általában HDLC keretezett jelfolyamba, amely a PCM jelfolyam egy időkeretében kerül továbbításra, amely nem szükségképpen a 16. időrés. Ebben az üzemmódban adásirányban az MH98790 DSTi portjára érkező PCM keret 16. időrésének tartalma a 2 Mbit/s-os linken a 16. időrésben kerül továbbításra. Vételirányban a 2 Mbit/s-os link 16. időrésének tartalma az MH89790 DATA ST-BUS OUTPUT /DSTo/ kimenetén a 16. időrésben jelenik meg. Ebben az üzemmódban a CSTI1 és CSTO portok 0...15 időrései, (jelzés bemenet/kimenet) nincsenek felhasználva.	0
8kHz	bit4:	a vett órajel frekvenciája mely a C2I kimeneten megjelenik: 0 - 2048 kHz 1 - 8 kHz	0
TxAll1	bit3:	TXAIS (Transmit Alarm Indication Signal) - AIS küldése 0 - normál működés 1 - AIS felügyeleti jelzés (csupa egyes) küldése	0
TxTS16	bit2:	-TXS16AIS (CAS multikeret AIS) 0 - normál működés 1 - CAS multikeret AIS felügyeleti jelzés (csupa egyes a CAS multikeretben) küldése	0
Xctrl	bit1:	-XCTL (External Control) A chip egy általános célú vezérlő kimenetének (External Control)	0
Unused	bit0:	-nincs felhasználva	0

MastCtrl3 MCW3 Master Control Word 3 (a CSTI1 18. időrése)

Jelölés: bitpoz: Leírás default:
TstBit bit7: - nincs felhasználva 0
SIMUX bit6: - SIMUX aktív szint:1

0 - normál működés
1 - a CRC kiértékelés eredményének visszaküldése a szervíz kódszóban
0

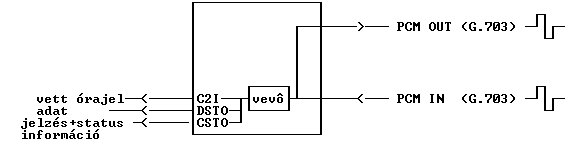

RMLOOP bit5: - RMLOOP (Remote loopback)

0 - normál működés
1 - Vizsgálóhurok a PCM interfész vonali oldalon:

A PCM IN vonali bemenetre vezetett jel regenerálás után vissza van vezetve a PCM OUT kimenetre. Emellett a vételi interfész eljárásokat (szinkron, multikeret) megvalósító áramkörök is működnek.
0
HDB3en bit4: - HDB3EN (a vonali kódolás módja)

0 - a vonali kódolás HDB3
1 - a vonali kódolás AMI
0
MAINT bit3: - MAINT (Maintenance)

0 - másodpercenkénti 914 CRC hibánál több hiba esetén nincs automatikus újraszinkronizálás.
1 - másodpercenkénti 914 CRC hibánál több hiba esetén van automatikus újraszinkronizálás.
0
CRCen bit2: - CRCEN (CRC multikeret)

0 - az áramkör nem állít elő és nem vesz CRC multikeretet.
1 - az áramkör előállít és vesz CRC multikeretet, valamint végez CRC ellenőrzést.
0

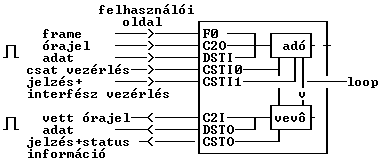

DGLOOP bit1: - DGLOOP (Digital Loopback)

0 - normál működés
1 - Vizsgálóhurok a PCM interfész oldalon:
0
ReFR bit0: - REFR (Force reframe)

0 - normál működés
1 - PCM keret újraszinkronizálási eljárás kezdeményezése
0

Jelölés:	bitpoz:	Leírás
TstBit	bit7:	- nincs felhasználva
SIMUX	bit6:	- SIMUX aktív szint:1 0 - normál működés 1 - a CRC kiértékelés eredményének visszaküldése a szervíz kódszóban
RMLOOP	bit5:	- RMLOOP (Remote loopback) 0 - normál működés 1 - Vizsgálóhurok a PCM interfész vonali oldalon: A PCM IN vonali bemenetre vezetett jel regenerálás után vissza van vezetve a PCM OUT kimenetre. Emellett a vételi interfész eljárásokat (szinkron, multikeret) megvalósító áramkörök is működnek.
HDB3en	bit4:	- HDB3EN (a vonali kódolás módja) 0 - a vonali kódolás HDB3 1 - a vonali kódolás AMI
MAINT	bit3:	- MAINT (Maintenance) 0 - másodpercenkénti 914 CRC hibánál több hiba esetén nincs automatikus újraszinkronizálás. 1 - másodpercenkénti 914 CRC hibánál több hiba esetén van automatikus újraszinkronizálás.
CRCen	bit2:	- CRCEN (CRC multikeret) 0 - az áramkör nem állít elő és nem vesz CRC multikeretet. 1 - az áramkör előállít és vesz CRC multikeretet, valamint végez CRC ellenőrzést.
DGLOOP	bit1:	- DGLOOP (Digital Loopback) 0 - normál működés 1 - Vizsgálóhurok a PCM interfész oldalon:
ReFR	bit0: - REFR	(Force reframe) 0 - normál működés 1 - PCM keret újraszinkronizálási eljárás kezdeményezése

Az áramkör státuszbytejai:

Az áramkör működési állapota a CSTO vezeték időréseiben elhelyezkedő státuszbyteokból olvasható ki.
A státuszinformációkat az ISDN fejlesztő kártya kezelői programjában alkalmazott jelölésekkel jelöljük.

MSW1 ;Master Status Word 1
Az MSW1-ben vannak összegyűjtve a felügyeleti jelzések:

Jelölés: bitpoz: Leírás
TermFrmAqui bit7: a LOF (Loss Of Frame alignment) felügyeleti jelzés (4.12) megfelelője 0 - van keretszinkron 1 - nincs keretszinkron
MultFrmAqui bit6: a LOMF (Loss Of MultiFrame) felügyeleti jelzés (4.12) megfelelője 0 - van multikeret szinkron 1 - nincs multikeret szinkron
TFrErr bit5: Keretszikron hibák: állapotváltás a bitben: 16 keretszinkron hiba lépett fel.
Slip bit4: - SLIP állapotváltás a bitben: slip hiba lépett fel.
All1'sLost bit3: az AIS (Alarm Indication Signal) felügyeleti jelzés (4.12) megfelelője 0 - nincs AIS 1 - az áramkör AIS-t vesz
Ts161'slost bit2: az MAIS (Multiframe Alarm Indication Signal) felügyeleti jelzés (4.12) megfelelője 0 - nincs MAIS 1 - az áramkör MAIS-t vesz
ExtStat bit1: - (External Status) Az áramkör státusz portján levő jel logikai szintje.
bit0: - nincs felhasználva.

Jelölés:	bitpoz:	Leírás
TermFrmAqui	bit7:	a LOF (Loss Of Frame alignment) felügyeleti jelzés (4.12) megfelelője 0 - van keretszinkron 1 - nincs keretszinkron
MultFrmAqui	bit6:	a LOMF (Loss Of MultiFrame) felügyeleti jelzés (4.12) megfelelője 0 - van multikeret szinkron 1 - nincs multikeret szinkron
TFrErr	bit5:	Keretszikron hibák: állapotváltás a bitben: 16 keretszinkron hiba lépett fel.
Slip	bit4:	- SLIP állapotváltás a bitben: slip hiba lépett fel.
All1'sLost	bit3:	az AIS (Alarm Indication Signal) felügyeleti jelzés (4.12) megfelelője 0 - nincs AIS 1 - az áramkör AIS-t vesz
Ts161'slost	bit2:	az MAIS (Multiframe Alarm Indication Signal) felügyeleti jelzés (4.12) megfelelője 0 - nincs MAIS 1 - az áramkör MAIS-t vesz
ExtStat	bit1:	- (External Status) Az áramkör státusz portján levő jel logikai szintje.
	bit0:	- nincs felhasználva.

MSW2 ;Master Status Word 2

Az MSW2-ben vannak összegyűjtve a CRC multikerettel kapcsolatos státusz információk:

Jelölés: bitpoz: Leírás
bit7: - SI2 (Remote SMF2) 0 - hibátlan 1 - hibás
bit6: - SI1 (Remote SMF1) 0 - hibátlan 1 - hibás
bit5: - nincs felhasználva.
bit4: - nincs felhasználva.
bit3: - nincs felhasználva.
bit2: - CRCREF 0 - normal CRC multikeret szinkron 1 - a keretszinkront nem követte 8 ms-on belül CRC multikeret szinkron
bit1: - -CRCSYNC (CRC multikeret) 0 - van 1 - nincs
bit0: - FRMPHASE a 9. bitje a PSW-nek

Jelölés:	bitpoz:	Leírás
	bit7:	- SI2 (Remote SMF2) 0 - hibátlan 1 - hibás
	bit6:	- SI1 (Remote SMF1) 0 - hibátlan 1 - hibás
	bit5:	- nincs felhasználva.
	bit4:	- nincs felhasználva.
	bit3:	- nincs felhasználva.
	bit2:	- CRCREF 0 - normal CRC multikeret szinkron 1 - a keretszinkront nem követte 8 ms-on belül CRC multikeret szinkron
	bit1:	- -CRCSYNC (CRC multikeret) 0 - van 1 - nincs
	bit0:	- FRMPHASE a 9. bitje a PSW-nek

--------------------------------------------------------------------------
 PSW                             ;Phase Status Word

    A PCM keret adási fázisa:

               bit7-3: - -TXSTC
                       adási időrés pozíció

               bit2-0: - -TXBTC
                       adási bit pozíció

--------------------------------------------------------------------------
 CEC                             ;CRC Error Counter

       bit7-0: - CERC
                 CRC hibák száma

--------------------------------------------------------------------------

FrByte   - keretszinkron kódszó (FAS)  (I/O - adott, vett)
NFrByte  - szervíz kódszó (NFAS)
MFrByte  - CAS multikeret szervíz kódszó (MFAS)
