Alkalmazás:

A HDSL (High bitrate Digital Subscriber Loop - nagysebességû elõfizetõi vonal) rendszer kifejlesztésének célja az volt, hogy az elõfizetõi hálózatokban már meglévõ réz érpárakat fel lehessen használni nagysebességû (2 Mbit/s) digitális adatok továbbítására, akár nagyobb távolságokra is (3..10km az átviteli sebességtõl és vonalminõségtõl függõen) regenerátorok telepítése nélkül.

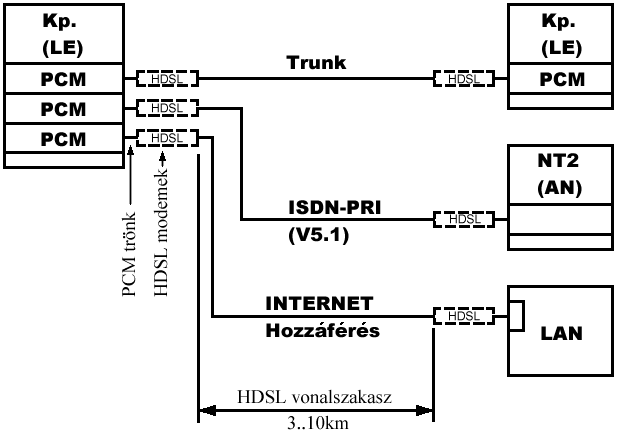

A HDSL modemek elhelyezkedését egy helyi hálózatban mutatja a következõ ábra:

A tipikus alkalmazási területek tehát:

E1/T1 PCM jelek nagy távolságba történõ továbbítása: T1 - 2 * 784kpbs; E1 - 2 * 1168kbps v. 3 * 784kbps,
ISDN PRA digitális szakasz,
2Mbps hozzáférés SDH hálózatokhoz,

A HDSL rendszer alkotói a jelátviteli feladatot úgy oldották meg, hogy csökkentették a továbbítandó jel sávszélesség igényét három technológia ötvözésével:

Kéthuzalos echo kompenzált teljes-duplex átvitelt alkalmaznak, ez felezi a felhasznált érpárak számát (pl. a primer PCM-hez képest, ahol irányonként egy-egy érpár szükséges).
Scramblerezést és sávszélesség takarékos vonali kódolás alkalmaznak (pl.: 2B1Q vagy CAP).
Több érpárra szétosztva továbbítják az adatokat, így két érpár esetén felezõdik, három érpár esetén harmadolódik a sávszélesség igény. Erre három változatot dolgoztak ki:
- 3 érpár (3 * 784kbps)
- 2 érpár (2 * 1168kbps)
- 1 érpár (2320kbps, csak USA)

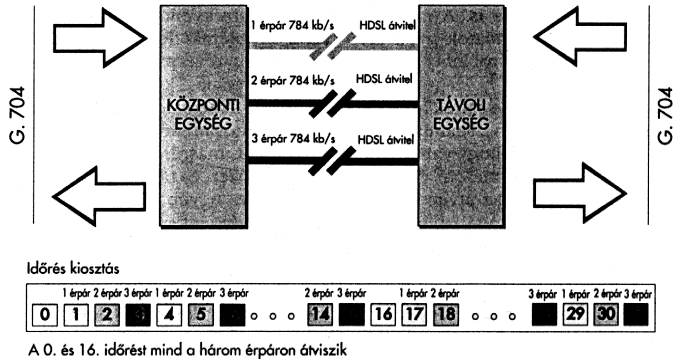

A három érpáras átvitel vázlatát mutatja a következõ ábra:

Adatcsere vezetékek:

A HDSL interfész kiépítettségtõl függõen mûködhet egy- két- vagy három érpáron, mindhárom esetben full-duplex átvitellel:

1 érpáron 784 kbit/s (+/-32ppm) adatátviteli sebesség érhetõ el, ez alkalmas PCM 2, PCM 4, PCM 10/11 típusú vonaltöbbszörözõk megvalósítására.
2 érpáron 784kbit/s érpárak felhasználásával lehetséges T1 jelfolyam átvitele (1544 kbit/s), illetve 1168 kbit/s érpárak felhasználásával E1 jelfolyam átvitele (2048 kbit/s) (ASLMX berendezésekhez)
3 érpáron 784kbit/s érpárak felhasználásával E1 jelfolyam átvitele (2048 kbit/s) lehetséges valamivel nagyobb távolságra mint két érpár esetén a kisebb felhasznált sávszélesség miatt.

Villamos jellemzõk:

Az átviteli közeggel szemben támasztott követelmények:

A vonalnak a következõ feltételeknek kell eleget tennie, hogy a digitális hozzáférés minõségi paraméterei (QoS) megfelelõek legyenek:

Az átvitelhez csak sodort érpárat v. érnégyest lehet használni.
Az átvitelhez használt érpárak nem tartalmazhatnak pupin csévét.
Az érpárak külön árnyékolása nem szükséges.
Az átviteli közegnek max. 2 leágazása lehet, melyek hossza nem haladhatja meg külön-külön az 500m-t.

Az átviteli rendszert alkotó érpárszakaszok fizikai jellemzõi eltérhetnek (pl. érátmérõ, áthallás, paraméterek hõfüggése, ...) ezeket a hatásokat a HDSL renszerek megfelelõ tárolási és kiegyenlítési módszerekkel kompenzáljak.
Például egy 2B1Q kódolással mûködõ vonali interfész jellemzõi:

Névleges impedancia: 135 ohm.
A vonalszakasz csillapítása:

784bit/s esetén 0-31dB (150kHz-en)
1168kbit/s esetén 0-27dB (150kHz-en)

Az interfészt leíró ajánlás, szabvány elemei:

A HDSL átvitel jelemzõit az ETSI RTR/TM-03036 számú ajánlása tartalmazza.
A HDSL berendezések központ és elõfizetõ oldali szakaszára vonatkozó átviteltechnikai elõírásokat az ITU-T G.712 (09/92) ajánlása tartalmazza.

Interfész topológia:

Az interfész pont-pont közötti összeköttetést valósít meg.
