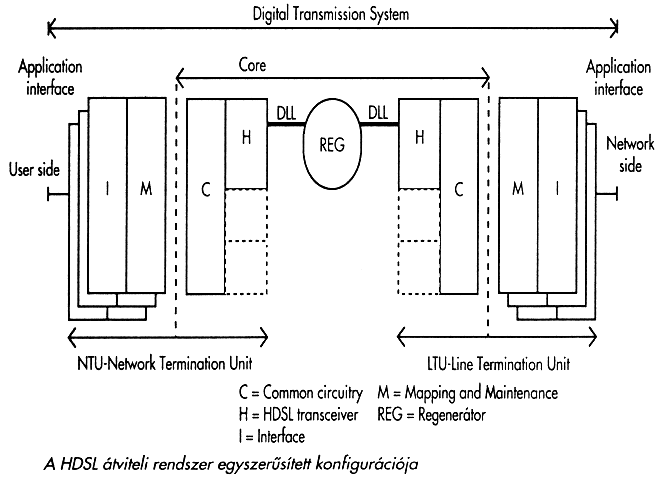

A modemekkel felépített HDSL összeköttetés blokkvázlata látható a következő ábrán:
|
|
Az egyes blokkok jelentése:
A modem a továbbítandó digitális jelfolyamot átkeretezi, majd két vagy három kisebb sebességű jelfolyamba
multiplexeli. Az átkeretezésnél több forráskeretet fog össze, melyhez egy fejlécet rendel az átvitel hatásfokának
javítása érdekében.
A felhasználói oldal felől érkező PCM jelfolyam először az I interfészbe kerül.
Itt történik meg a jelfolyam vétele majd mappelése a HDSL rendszerbe. Az (M) mappelés az SDH-ban is (TU-12 keret)
alkalmazott technika szerint történik, az így előálló keretek a 144 byteos Core keretek.
Az C blokk feladata a HDSL keretek (1 HDSL keret=12 Core keret+fejléc) összeállítása, a fejléc kitöltése, és az így létrejött keretek scramblerezése, vonali kódolása, majd továbbítása a vevőoldal felé.
A vételi oldal a HDSL kereteket multiplexálja, és visszaállítja a Core kereteket, majd ezekből a leképező egység előállítja a felhasználéi (PCM) kereteket, amiket továbbít a felhsználói interfész felé.
