INTERFÉSZEK

Műszerek - Mérőműszerek csatlakoztatása

Mérőműszerek csatlakoztatása a hírközlő hálózathoz nem triviális dolog. Gondoljunk csak arra, hogy a szabványos csatlakozási pontok sok esetben több vezetékből állnak, a vizsgálatokat sok esetben üzem alatt levő berendezéseken kell elvégezni, továbbá hogy vonalkapcsolt hálózatban mérni tudjunk két pont között, előbb az összeköttetést kell megteremteni. A következőkben néhány általános szabályt adunk meg a mérőműszerek hírközlő hálózathoz történő csatlakoztatásához:

A mérőműszerekkel a hálózathoz a hálózat szabványos csatlakozási pontjain keresztül csatlakozunk.
Két alap csatlakoztatási mód létezik:
- párhuzamos (nagyimpedanciás, monitor módú) csatlakoztatás
- terminal módú csatlakoztatás
Speciális csatlakoztatási módok
- Mérőműszer csatlakoztatása egyenáramú áramhurokkal rendelkező interfészre.
- Oszcilloszkópok csatlakoztatása

Csatlakozó típusok, mérőkábelek

Itt a mérőműszerekben és a mintahálózatban leggyakrabban előforduló - két és négyhuzalos - csatlakozásokhoz használt csatlakozókat ismertetjük:

Az aszimmetrikus interfész csatlakozója a koaxiális (BNC {1}, ericcson) csatlakozó. A csatlakozó kéthuzalos csatlakozást biztosít, a négyhuzalos csatlakozáshoz két csatlakozó szükséges.
A szimmetrikus (földfüggetlen, transzformátoros csatolású) interfész csatlakozója az ún. 3 pólusú távközlési csatlakozó (3 pole CF {2}). A csatlakozó három pontja közül kettő - a két egymástól távolabb levő - a jelvezetékek csatlakoztatására szolgál, a harmadik a mérőkészülék házához és a mérővezeték árnyékolásához csatlakozik, és zavarvédelmi, árnyékolási célokat szolgál:
```
                             +---+
                           c | x | - árnyékolás (készülékház)
                           a | x | -+
                             |   |  |- jel vezetékek
                           b | x | -+
                             +---+
```
A távközléstechnikában szimmetrikus interfészek esetén a fenti csatlakozók mellett elterjedten használják az RJ típusú csatlakozókat. Ilyen pl. a telefonkészülék csatlakozója is. A fejezet ezen része a mintahálózatban alkalmazott 4-6-8 pólusú RJ típusú "telefon" csatlakozók számozási és színjelölési rendszerét mutatja be.
A 4 pontos RJ-11 típusú {3} csatlakozó pontjainak jelölését és a csatlakozó vezetékek színjelölését mutatja a következő ábra:

A csatlakozópontokat a következőképpen jelöljük:
```
    T1,T2 - TIP    a - ág  csúcs  (T1,T2,...)

    R1,R2 - RING   b - ág  hüvely (R1,R2,...)
```
A T és R jelölés Amerikából származik a kézikapcsolásos központok korából, amikor a vonalakat "jack" típusú csatlakozókkal kapcsolták össze. A T - jelű vezeték a dugó csúcsához, az R - jelű vezeték a dugónak a csatlakozó hüvellyel (gyűrű) érintkező részéhez kapcsolódott.
Európai dokumentációkban a T és R vezetéket a és b betűkkel jelölték.
Kéthuzalos csatlakozás esetén a T1 és R1 jelű (a zöld és a piros színű) csatlakozókat használjuk. Négyhuzalos csatlakozás esetén a csatlakozók bekötését a következő ábra mutatja:

Ilyen csatlakozókkal vannak szerelve a mintahálózat csatlakozódobozai {5} is.
A 6 pólusú RJ-11 típusú csatlakozó bekötését mutatja a következő ábra:

A 8 pólusú RJ-45 típusú csatlakozó bekötését mutatja a következő ábra:

Csatlakozók összekötésére a következő mérőkábelek állnak rendelkezésre:

RJ11 - RJ11 csatlakozókábel {4a}
RJ11 - 3 pole CF csatlakozókábel {4b}
RJ11 - banán csatlakozókábel {4c} A banándugók színjelölése megegyezik a vezetékek színjelölésével

Párhuzamos csatlakoztatás: (Monitorozás)

A mérőműszer bemenete (kimenete) nagy impedanciájú. A nagyimpedanciás bemenet a mérendő ponton párhuzamos csatlakoztatást tesz lehetővé:

Ez a csatlakoztatási mód üzem alatti mérési lehetőséget is biztosít. A párhuzamos csatlakoztatás egy speciális esete az ún. THROUGH (más elnevezésekkel branch, drop-insert) csatlakoztatási mód mely digitális keretezett interfészeknél használható.

Ennél a csatlakozási módnál a vizsgált interfész jele keresztül megy a mérőműszeren. A mérőműszer ebből ágaztatja le (drop) a vizsgált időrés(ek) tartalmát, illetve itt táplál be (insert) mérőjelet a vizsgálni kívánt időrésekbe. A vizsgálaton kívüli időrések tartalma nem változik meg.

Terminal módú csatlakoztatás:

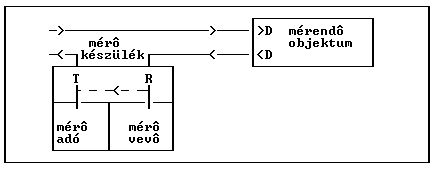

A mérőkészülék bemenete (kimenete) a mérendő objektumnak megfelelő impedanciájú. A mérővevő "lezárja" a mérendő pontot:

Keretezett digitális interfészek esetén a mérőműszernek venni, adni kell a keretet ebben az esetben.

Speciális csatlakozások:

Mérőműszer csatlakoztatása egyenáramú áramhurokkal rendelkező interfészre.

Kéthuzalos hangfrekvenciás előfizetői interfész esetén ahol a készüléket tápláló egyenáramú hurkot jelzési feladatokra is használják a mérőműszert úgy kell csatlakoztatni, hogy az egyenáramú hurok ne szakadjon meg, mert ellenkező esetben a központ elbont mielőtt mérni kezdenénk. Ilyen és hasonló interfészek esetén a mérőműszert ún. mérő táphídon keresztül csatlakoztatjuk az interfészhez. A táphíd kapcsolási rajza látható a következő ábrákon:
