A torzítási termék spektruma egyenletes eloszlásu a 0 ...fm/2 frekvencia sávban,ahol fm a mintavételi frekvencia.
Beszédátvitelre használt csatornákban az össztorzítás mértékére és mérésére vonatkozó előírások az ITU-T G.712 ... G.715 ajánlásaiban találhatók. A mérés során szinuszos vagy a 350-550Hz frekvenciatartományba eső zaj mérőjelet táplálunk a mérendő objektum /csatorna/ bemenetére, és az objektum /csatorna/ kimenetén megjelenő mérőjelet és torzítási terméket szűrővel szétválasztjuk, majd szintjeiket megmérjük.
A kijelzett mérési eredmény (jel-zaj viszony):
+----------------------------------+
¦ RESULT = RXLEVS - RXLEVN /dB/ ¦
+----------------------------------+
ahol: RXLEVS - a mérőjel frekvenciasávjában mért szint /dBm0/
RXLEVN - a torzítási termékek szintje /dBm0/
A torzítási termékek mérésének frekvenciasávja:
zaj mérőjel esetén: 850...3250 Hz
szinuszos mérőjel esetén, ha a mérőjel
frekvenciatartománya:
200...548 Hz 850...3250 Hz
552...1040 Hz 1200...3250 Hz
A mérést azért hívják össztorzítás mérésnek, mert a torzítási termékek
mérésének frekvenciasávjában a csatorna alapzaja is benne van.
A kvantálási torzítást a gyakorlatban a mérőjel szint függvényében mérik.

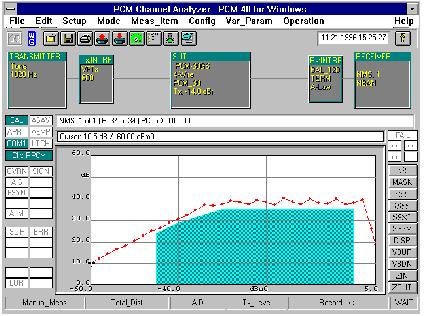

A következő ábra egy beszédcsatornában végzett mérés eredményét és a
kiértékeléséhez használt toleranciasémát mutatja:
A beszédjelek kódolásánál nemlineáris kvantálást használnak. Ez látható a
mérési eredményből is, a jel zaj viszony egy jelszint felett állandó.
A mérés elvégzése az EP2 mérőkészülékkel a következő üzemmódban lehetséges:
Measuring_Item Total_Dist; Variable_Param Tx_Level;
