6.10 Csoportfutási idő torzítás mérése

Itt az EP2 mérőkészülékben megvalósított eljárást ismertetjük.

A mérésnél a mérőkészülék adóegységéből MTTS mérőjelet táplálunk a mérendő objektum bemenetére és a mérendő objektum kimenetén megjelenő jelet a mérőkészülék vevőegységével mérjük. A vevőegység 256 ms terjedelmű regisztrátumot vesz fel a mérendő objektum kimeneti jeléből, majd képezi annak diszkrét Fourier transzformáltját (DFT). A szomszédos frekvenciákon mért fáziseltolások különbségéből becsülhető a futási idő értéke.

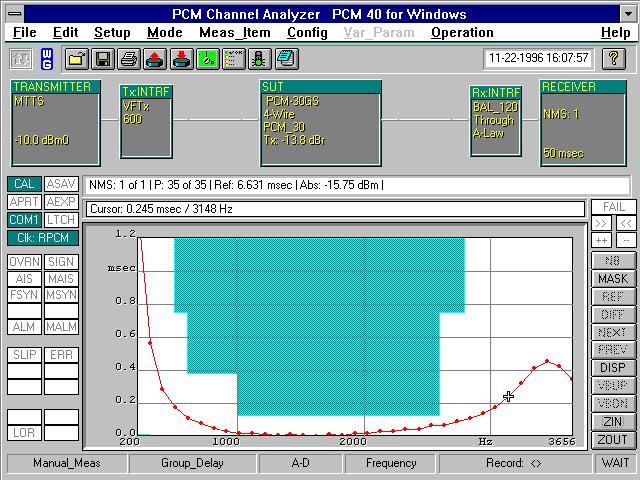

A kijelzett mérési eredmény:

               +-------------------------+
               |RESULT  = T  - T    [ms] |
               |      i    i    min      |
               +-------------------------+
                       dphase
                             i
        ahol: T  =0.16 --------    a csoportfutási idő becsült értéke az
               i         df                   df
                                   f =i*df + ----  (i=2..36) frekvencián.
                                    i         2

              dphase   - a vett MTTS  i-edik és i+1-dik spektrális
                    i    összetevője közti fáziskülönbség

              df = 101.56 Hz - az MTTS két spektrális összetevője közti
                               frekvenciakülönbség

              T        - a mért T  értékek minimuma
               min               i
