Műszerek -Consultronix - PUMA 4300E E1 és adatkommunikációs analizátor

(rövid leírás angol nyelven)

Interfészek és csatlakozók

Az egyes interfészek a fenti ábrán látható csatlakozási pontokon kerültek kivezetésre.

Csatlakozó Típus Szimmetria Impedancia Sebesség Interfész
Külső órajel BNC Aszimmetrikus 75 ohm
Printer DB25F 25p.Canon mama Aszimmetrikus IEEE-1284
PCM TX/RX A/B 3 pólusú CF Szimmetrikus 120 ohm 2 Mbps ITU-T G.703
PCM TX/RX A/B BNC Aszimmetrikus 75 ohm 2 Mbps ITU-T G.703
Co-Dir RJ45 Szimmetrikus 120 ohm 64 kbps ITU-T G.703
V.35 MRAC-34 mama Szim. adat, aszim. vesérlés 120 ohm Max. 10 Mbps CCITT V.35
X.21 DB15F 15p.Canon mama Szimmetrikus 120 ohm Max. 10 Mbps ITU-T X.21
RS232/V.24 DB25F 25p.Canon mama Aszimmetrikus Max. 460 Kbps ITU-T V.24/EIA RS232
V.36/RS449 DB37F 37p.Canon mama Szimm. adat/handshake, Aszim. egyéb 120 ohm Max. 10 Mbps ITU-T V.36/EIA RS449
Hangfrekvenciás i.f. 3 pólusú CF Szimmetrikus 120 ohm
Távvezérlés DB9M 9p.Canon papa Aszimmetrikus Max. 115200,8,n,1
38400 alpban		 ITU-T V.24/EIA RS23 fizikai
IEEE-488.2, SCPI vezérlés

Kezelőszervek

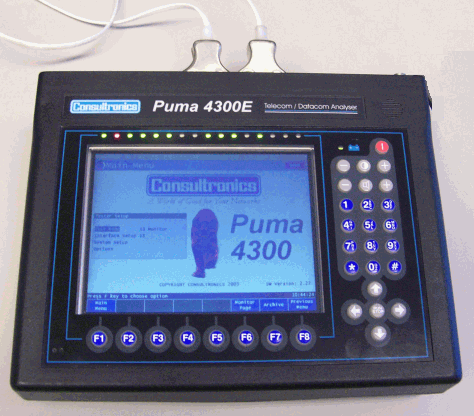

A műszer kezelőszervei a fenti ábrán láthatóak.

Be és kikapcsolás
A jobb felső sarokban található piros gomb határozott megnyomásával lehet a műszert ki, illetve bekapcsolni.
Bekapcsolás után a műszer csal az önteszt hibátlan lefutása után kerül üzemkész állapotba.
Riasztási és állapotinformációk
A felső LED sor alatt a képernyőn olvasható az adott kijelzőhöz tartozó, környezetfüggő jelölés (AIS,LOS, stb...).
A vörös jelzés riasztást, vagy hibás állapotot jelent, a zöld jelzés a normál működést tükrözi.
A betárolt (latched) riasztást tipikusan az F4 - Reset LEDs funkciógombbal lehet törölni.
Környezetfüggő funkciógombok
Az alsó F1...F8 gomb sor felett a képernyőn olvasható az adott gombhoz tartozó, környezetfüggő funkció jelölése (Main Menu, AUTO Config, stb...).
Az adott funkció lehet azonnali, és egyszeri hatású, de feladhat egy lebegő menüt is, amelyben a navigációs gombok segítségével mozoghatunk.
Navigáció
Működése rendkívül hasonló a szokásos kurzor mozgató billentyűkéhez.
A menürenszerben közlekedve a gombok jelentése az alábbi:
JOBBRAMező értékének módosítása, almenü, tovább
LE/FELMozgás a menüelemeken
BALRAVisszatérés
RUN/STOPMérés indítása/leállítása
Numerikus billenyűzet
Számok és szöveg bevitelére alkalmas. Betűk bevitele a gomb többszöri megnyomásával lehetséges. A pozíció a jobb gomb megnyomásával vihető tovább.

Menürendszer

A műszer menürendszerét az alábbi gyorsreferencia mutatja be, azonban csak a labormérésekhez szükséges elemeken keresztül:

  1. F1-Main Menu - Főmenü
    1. Test Mode - Mérési mód
      1. E1 Monitor - PCM Időrések monitorozása
        1. F1-Main Menu
        2. F6-Monitor Page - Időrések feltérképezése mindkét irányban
             (navigációs gombok használata)
        3. F7-Archive - Mentés
        4. F8-Previous Menu - Vissza az előző menühöz
      2. Pulse Mask - Impulzus jelalak megjelenítése és kiértékelése G.703-as maszk szerint
        1. F1-Main Menu
        2. F6-Pulse Shape - Mérés, utána megjelenítés/kiértékelés
        3. F7-Archive - Mentés
        4. F8-Previous Menu - Vissza az előző menühöz
      3. Telecom BERT - Bithibaarány mérés/kiértékelés távközlési interfészeken
        1. F1-Main Menu
        2. F4-Analyzis Setup - Mérési mód/kiértékelés beállításai
                     G.821 Config
             - HRX:  100%
             - Method: - In service: Bithibaarány mérés FAS-on, működő vonalon
                       - Out of service: Bithibaarány mérés időrés(ek)ben
            . . . . .
        3. F5-BERT Setup - BERT mintázat beállításai
                     Pattern: - PRBS     2^15, 2^17,...0000,1111,...USER
                    - FIX      0000,1111,...USER
                    ....
           User Pattern: 01100110
           Timeslot TXA: Egy vagy több adási időrés kiválasztása
           Timeslot RXA: Egy vagy több vételi időrés kiválasztása
           BERT TX Mode: - Distrib. - Mintázat szétosztása az időrések közt
                         - Broadcast - Ugyanaz a mintázat az időrésekben
           Tx Polarity:  - Normal/Inverted
           . . . . .
        4. F6-BERT Results - BERT eredmények, kiértékelése
               Bal oldali panel - Nyers eredmények:
           Bit         - Bithibák száma
           Code Errors - Kódhibák száma
           CRC  Errors - CRC hibák száma
           . . . .
     Jobb oldali panel - Kiértékelt eredmények (Nav. balra/jobbra):
           Frame Info  - Keretszerkezet elemei (bitek szintjén)
           CAS Monitor - Közöscsatornás jelzésbitek (ABCD bitek)
           Line Stat.  - Kinyert vételi órajel, sebességek, slip. . .
           G.821       - BERT kiértékelés G.821 szerint
           . . . .
        5. F7-Archive - Mentés
        6. F8-Previous Menu - Vissza az előző menühöz
      4. Bi-Dir Bert
      5. ISDN Monitor
      6. ISDN Callsetup
      7. Frame Relay
      8. Voice/Freq
      9. Datacom BERT
      10. ADSL BERT
      11. Mux Test
      12. Demux Test
      13. Jitter test
      14. Jitter Gen
      15. Prop Delay
      16. Async Test
      17. VT-100
    2. Interface Setup - Interfész beállítások (mérésfüggő, stop állapotban)
      Interface:   E1/CO-DIR/E1 AUTO
Port:        75 ohm/120 ohm-os csatlakozó kiválasztása
Termination: - Bridged  - Nagyimpedanciásan csatlakozik
             - Term.    - 75 vagy 120 ohmos lezárással csatlakozik
             - Monitor  - Berendezés kisjelű monitor portjára
Line Coding: - AMI  - AMI vonali kódolás alkalmazása
             - HDB3 - HDB3 vonali kódolás alkalmazása
Framing:     - unframed  - Keretezetlen, nyers bitfolyam
             - PCM30     - Keretezett, Jelzéscsatornával
             - PCM31     - Keretezett, 31 szabad időrés
CRC:         On/Off - CRC Multikeret Be/Ki
Tx Source:   - Pattern - Adás a mérőjelgenerátorokról
             - Through - Azt adja amit vett
Tx Clock:    - Internal - Az adó órajel forrása belső órajel
             - External - Külső órajel alkalmazása
             - CLK RXA  - Az "A" interfész kinyert órája
             - CLK RXB  - A "B" interfész kinyert órája
Idle Pattern Az üres csatornákra adott kódszó
CAS bits:    Közöscsatornás jelzésbitek (ABCD)
FAS settings Szerviz és Alarm bitek beállítása
    3. System Setup - Rendszer beállítás
    4. Options - Telepített szotver/hardver opciók
  2. F7-Archive - Mentés
  3. F8-Previous Menu - Vissza az előző menühöz
