1.1. Részletezés:

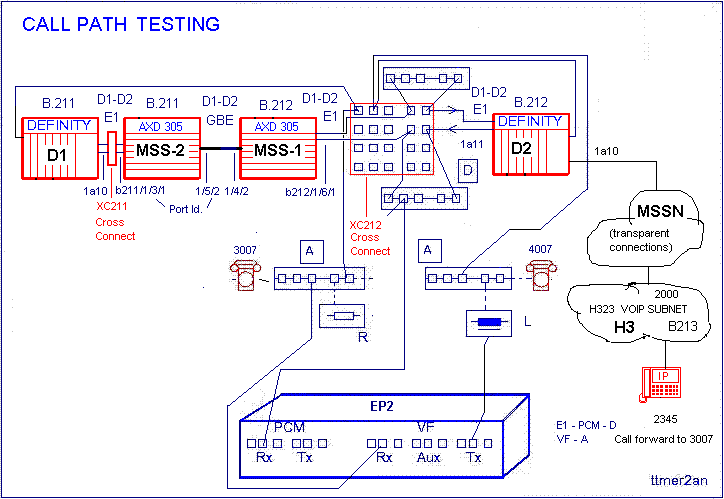

A beszédutak vizsgálatára szolgáló mérési elrendezések:
A kapcsolódásban szereplő portokat, azok azonosítóit foglalja össze a következő táblázat:
Room | B.211 | B.211 | B.211 | B.212 | B.212 | B.212 | B.213 |
---|---|---|---|---|---|---|---|
Node | D1 | D1 MSS-2 | MSS-2 | MSS-1 | MSS-1 D2 | D2 | H3 |
Port type | 2wire VF | E1 | GBE/IP | GBE/IP | E1 | 2wire VF | E1 |
G.712 Port id. | A | D | --- | --- | D | A | |
Definity Port id. | 1a0203 | 1a10 1a11 | --- | --- | 1a11 1a10 | 1a0203 | |
AXD Port id. | --- | 1/3/1 | 1/5/2 | 1/4/2 | 1/6/1 1/6/2 | --- | 1/6/1 |
Cross connect | XC212/1a | XC211/1 | --- | --- | XC212/1e,2e XC212/1d,2d | XC212/1b |
A vizsgált beszédutak (kapcsolt hangfrekvenciás csatorna, B-csatorna) a D1, D2 központok kéthuzalos VF portjaiban (A) végződik.
Ezekre a portokra felváltva analóg távbeszélőkészülékek, PCM csatorna analizátor csatlakoznak a portok
közti kapcsolatépítés (call control and connection control) és vizsgálatok (transmission performance) végzése céljából.
PCM csatorna analizátor vevőegységével a beszédút D-portjaira is tudunk csatlakozni. Ez a képesség a beszédút egyes szakaszainak szeparált vizsgáltatát teszi lehetővé.
A vizsgált beszédutak jelátalakítóit foglalja össze a következő táblázat:
Room | Call Path | B.211 | B.211 | B.211 | B.212 | B.212 | B.212 | B.213 | |
---|---|---|---|---|---|---|---|---|---|
Node | D1 | D1 | MSS-2 | MSS-1 | D2 | D2 | H3 | ||
conversions (D1->D2 direction) | Main | 2/4 wire | A/D | TDM/IP/RTP | --- | IP/RTP/TDM | D/A | 4/2 wire | |
--- | Hybrid | Media Gateway | optical line (GBE) | Media Gateway | Hybrid | ||||
conversions (D2->D1 direction) | Main | 4/2 wire | D/A | IP/RTP/TDM | --- | TDM/RTP/IP | A/D | 2/4 wire | |
conversions (D2->H3 direction) | Auxiliary | -- | -- | -- | --- | --- | A/D | 2/4 wire | TDM/RTP/IP |
conversions (H3->D1 direction) | Auxiliary | 4/2 wire | D/A | -- | --- | --- | --- | IP/RTP/TDM |
A vizsgált beszédút egy "interurbán" kapcsolat lesz, mivel abban mindkét Definity központ (D1, D2) továbbá a két központot összekötő VoIP trönk (MSS-1, GBE, MSS-2) is résztvesz.
1.2. A vizsgált beszédút (A port) paraméterei:
1.3. A vizsgált beszédút (D port) paraméterei: (Forrás: a Definity központok konfiguráció adatbázisa.)
1.4. Az útvonal választás paraméterei:
Exchange | Dial plan | First digit | E1 port | Timeslot selection | Available timeslots |
---|---|---|---|---|---|
D1 | coordinated | 4xxx | 1a10 | ascend | 2,3,4 or 5 |
D2 | coordinated | 3xxx | 1a11 | ascend | 2,3,4 or 5 |
H3 | coordinated | 2xxx | Cisco 2600gw1 | ascend | 1 to 24 |
1.5. A vizsgált beszédút (GBE/IP port) paraméterei:
Ezek megállapítása a 4. mérési feladat részét képezi.
1.6. Hívásvezérlés (call control):
Alaphelyzetben a D1-D2 központok A-portjai között nincs kapcsolat. Igy a vizsgálatok megkezdése előtt - kapcsolt hálózatról lévén szó - létre kell hozni a vizsgált beszédutat (hangfrekvenciás csatornát). Az EP2 nem rendelkezik hívásvezérlő funkcióval, a kapcsolatot a csatorna végpontjaira kötött távbeszélőkészülékekkel hozzuk létre. A két A-port hívószáma: D1 3007, D2 4007.
A két hívószám közül az egyiket (amelyik irányban a hívást fel akarjuk építeni) a hívó központnak elküldve, az folytatni fogja a hívásfelépítést az E1 portja 16.időrésében elküldött DSS1 SETUP üzenettel. Ezt az üzenetet az MSS-ek transzparens módon továbbítják a hívott központhoz. Csengetés és a hívott jelentkezése után létrejön a beszédút is a fenti útvonalválasztó tábla szerinti időrések valamelyikében. Az MSS-ekben e beszédutakon (B-csatornákon) a jel továbbítás már nem biztos hogy transzparens, jó esetben kvázi-transzparens a konfigurációtól függ.
A mostani mérési elrendezésben a D1-D2 központok call control üzenetei nem befolyásolják az MSS-ek kapcsolóinak, jelátalakítóinak (a Media Gateway-nek) a müködését. Jelen esetben az MSS-ek konfigurálása (connection control) erre a mérési elrendezésre az MSSN vezérlőjén (MGC) keresztül történik.
1.7. Az EP2 csatlakoztatása a beszédút létrehozása után:
A kapcsolat felépülése után ügyesen le kell kapcsolni a telefonokat a vonalról, és rá kell kapcsolni az EP2-t a vonalra, úgy hogy az egyenáramú hurok ne szakadjon meg. Ebben segítenek bennünket a mérő-táphidak (Current Loop) melyek egyenáramon kicsi, hangfrekvencián viszont nagy impedanciát megvalósító kétpólusok. Ha egy ilyen táphidat a vonalra párhuzamosan csatlakoztatunk, az egyenáramúlag zárja a vonalat, hangfrekvencián viszont nem, így a vonalra csatlakoztatott EP2 jele bejut a csatornába. Vételoldalon a táphidat helyettesíthetjük egy ellenállással (600 ohm) is, ekkor azonban a mérőműszer vevőegységét "nagyimpedanciás bemenet" üzemmódba kell kapcsolni.
Gyakorolja be az EP2 használatát a következő feladaton keresztül:
Kapcsolja be az EP2-t, kösse össze mérőzsinórral a hangfrekvenciás mérőinterfész kimenetét az interfész
bemenetével, és mérje meg a mérőzsinór "átviteli karakterisztikáját". Az eredményt jelenítse meg
grafikusan, és számjegyes formában. Jegyzőkönyvezés nem szükséges.
Az EP2 beállításai:
MEAS_ITEM | CONFIG | VARIABLE_PARAM | RELATIVE LEVELS |
---|---|---|---|
GAIN | A-A | FREQUENCY | 0 dBr |
Elóször megvizsgáljuk, milyen átviteli teljesítőképesség jellemzőkkel rendelkezik egy klasszikus digitális VoIP konverzióktól mentes beszédátviteli út. Ehhez az EP2-vel a D2 központ A és D portjaira csatlakozunk és a következő táblázat szerinti beállításokban a következő vizsgálatokat végezzük el:
Vizsgálat | MEAS_ITEM | CONFIG | VARIABLE_PARAM |
---|---|---|---|
erősítés | GAIN | A-D (CH 2..5) | NONE (TONE 1020 Hz, -10dBm0) |
frekvenciamenet (erősítés a frekvencia függvényében) | GAIN | A-D (CH 2..5) | FREQUENCY (200..3600 Hz) |
csoportfutási idő | GROUP_DELAY | A-D (CH 2..5) | FREQUENCY (200..3600 Hz) |
linearitás (erősítés a szint függvényében) | GAIN | A-D (CH 2..5) | TX_LEVEL (-60 .. +5 dBm0) |
kvantálási torzítás | TOTAL_DIST | A-D | TX_LEVEL (-60 .. +5 dBm0) |
alapzaj | WEIGHTED_NOISE | A-D (CH 2-5) | TIME (60 sec) |
Megjegyzések:
Menu | Item | Next Menu | Data |
---|---|---|---|
Voice/Media Gateway | Open Devices | Media Gateway/Devices (list) | |
Media Gateway/Devices | Select b211/1/3/1 or b212/1/6/1 | Media Gateway/Device | |
Media Gateway/Device | Click Physical Location 1-3-1 or 1-6-1 | Media Gateway/Call Path Tracing (list) | Connection list in a Media Gateway |
Media Gateway/Call Path Tracing | Click a Termination Id. | Media Gateway/Call Path Trace Details | administrative, IP and VoIP attributes of a Connection |
- | |||
Voice/Mediation Logic | Open Devices | Mediation Logic/Devices | |
Mediation Logic/Devices | Filter MG name b212, Device type any | Mediation Logic/Devices (list) | |
Mediation Logic/Devices | Select b212/1/6/1 | Mediation Logic/Device | |
Mediation Logic/Device | Click Switch Device Id. | Mediation Logic/Call Path Tracing (list) | Connection list in a Mediation Logic (Call Server) |
Mediation Logic/Call Path Tracing | Select a Switch Device | Mediation Logic/Call Path Trace Details | administrative, IP and VoIP attributes of a Connection in the Mediation Logic |
- | |||
Voice/Media Gateway | Open Media Gateways | Media Gateway/Media Gateways (list) | |
Media Gateway/Media Gateways | Select b211 | Media Gateway/Media Gateway | |
Media Gateway/Media Gateway | Modify IP Parameters | Media Gateway/IP parameters | Diffserv, Jitter buffer |
Media Gateway/Media Gateway | Interface related IP addresses | Media Gateway/Interface related IP addresses | Routing control parameters |
- | |||
IP Services/Address Administration | Open IP addresses | Address Administration/Open IP addresses | List of used IP addresses |
Az ismeretlen attributumok értelmezéséhez használjuk a tárgymutatót!
Vizsgálat | MEAS_ITEM | CONFIG | VARIABLE_PARAM |
---|---|---|---|
erősítés | GAIN | A-A | NONE (TONE 1020 Hz, -10dBm0) |
frekvenciamenet (erősítés a frekvencia függvényében) | GAIN | A-A | FREQUENCY (200..3600 Hz) |
csoportfutási idő | GROUP_DELAY | A-A | FREQUENCY (200..3600 Hz) |
linearitás (erősítés a szint függvényében) | GAIN | A-A | TX_LEVEL (-60 .. +5 dBm0) |
kvantálási torzítás | TOTAL_DIST | A-A | TX_LEVEL (-60 .. +5 dBm0) |
alapzaj | WEIGHTED_NOISE | A-A | TIME (60 sec) |
Megjegyezzük, hogy az eddig elvégzett mérések egy része In-circuit vizsgálat volt, mert a frekvenciamenet méréssel a csatornaszürők, a linearitás és kvantálási torzítás méréssel az A/D D/A átalakítókat vizsgáljuk. A következőkben a hangfrekvenciás előfizetői interfész további áramkörei képezik a vizsgálat tárgyát.
Mérés közben előfordulhat, hogy a kapcsolatfelépítésre használt telefonok a kézibeszélőkön keresztül "összegerjednek". Ennek oka az, hogy a központ analóg interfész kártyáin a hibridek véges zárócsillapítással rendelkeznek. Mekkora ez a csillapítás? Ezt lehet meghatározni ebben a mérési feladatban.
Kéthuzalos interfészen közvetlenül nem, de egy A-D méréssel határozható meg az "af" hibrid záró csillapítás. A kivonatolt, csak a jelátalakítókat tartalmazó mérés elrendezés vázlata látható a következő ábrán:
+--EP2--+ | PCMRX | +---+---+ | srx |----ab3-------------------| +-----+ +--+----+ | +-----+ +->----| A/D |--|EC|VoIP|--+--| D/A |->-+ | A +-----+ +--+----+ +-----+ | +-EP2--+ BN--X-| |af |-X-stx-| VFTX | | | +-----+ +----+--+ +-----+ | +------+ +-<----| D/A |--|VoIP|EC|-----| A/D |-<-+ +-----+ +----+--+ +-----+ |----ab2-----------|------ab1-------------| rr 0 tr ahol: BN - Balanced Network - Vonalutánzat. A mérésben telefon vagy 600 ohm. EC - Echo cancellation - Visszhangtörlő tr = adási relatív szint rr = vételi relatív szint ao = hibrid áteresztő irányú csillapítás af = hibrid záró csillapítás stx = a mérőjel adási szintje srx = a mérőjel vételi szintje az egyes részszakaszok csillapításai: ab1= ao + tr = 3 + 3.5 = 6.5 dB ab2= - rr = - -3.5 = 3.5 dB ab3= + tr = + 3.5 = 3.5 dB A hibrid zárócsillapítása: af = stx - srx - (ab1+ab2+ab3) dB
A mért szintértékből a fenti korrekcióval határozható meg a zárócsillapítás.
A mérőkapcsolás: A mérésnél nem követünk el nagy hibát, ha a "D" pontra nagyimpedanciásan csatlakozunk. A szintmérést a MEAS_ITEM LEVEL módban végezzük!
Feladat: Határozzuk meg a D1-es központ hibrid zárócsillapítás értékét 1020 Hz-en telefon és 600 ohmos lezárás mellett visszhangtörlóvel és anélkül!
Záró kérdések a kötelező feladatok végén:
Mérje meg egy PCM csatornán a sávon kivüli bemenőjelek csillapitását 8,5
kHz-en -25dBm0 szinten.
A mérőjelet az EMS 10-es műszerből tápláljuk a csatornába. A vett 500 Hz-es komponenst az EP2-vel szelektíven mérjük. Mérés közben rövid időre szakítsuk meg a mérőjelet
ezzel ellenőrizzük, hogy a mérőjelből származó jelet vesszük-e az EP2-vel.
